BMW Motorrad Innovation Day 2011: presentato il DDC “Dynamic Damping Control”

Il futuro della moto passa per la tecnologia: BMW presenta il sistema di regolazione della ciclistica semiattivo Dynamic Damping Control

BMW Motorrad: soluzioni sempre innovative
Da decenni, una delle principalil competenze di BMW Motorrad è l’ottimizzazione dell’affidabilità e della sicurezza delle motociclette attraverso lo sviluppo di soluzioni innovative e il conseguente incremento del piacere di guida. Riconoscendo alla casa bavarese una posizione di leadership tra le aziende innovatrici, in occasione del BMW Motorrad Innovation Day ha presentato un nuovo progresso: il sistema di regolazione della ciclistica semiattivo Dynamic Damping Control, in breve DDC.

BMW Motorrad: dal monobraccio Paralver al DTC, competenza e innovazioni nel campo delle sospensioni e dei sistemi di regolazione
Nel 1986 il monobraccio posteriore Paralever rappresenta una pietra miliare nell’ambito della tecnologia delle sospensioni. Migliorando sia la parte ciclistica che la trasmissione di potenza.
Nel 1988 è stata la prima al mondo ad introdurre il sistema ABS su una moto, la K1
Nel 1993 venne introdotta il Telelever, una sospensione anteriore che separava le funzioni di ammortizzazione da quella di guida.
Nel 2004 viene presentato il sistema di regolazione elettronica delle sospensioni ESA (Electronic Suspension Adjustment) per la prima volta su una moto di produzione un sistema che permette al pilota di variare la taratura degli ammortizzatori premendo semplicemente un pulsante al manubrio, anche in movimento.
Nel 2005 viene introdotta la sospensione anteriore Duolever con la rinnovata serie K.
Nel 2007 BMW presenta l’ASC (Automatic Stability Control), il primo sistema antislittamento per le moto di serie: leggendo la velocità di rotolamento dei pneumatici tramite le ruote foniche del sistema ABS, interviene evitando la perdita di aderenza.
Nel 2009, con il lancio della BMW S1000RR, viene presentato il Controllo dinamico della trazione DTC (Dynamic Traction Control) che per la prima volta in una motocicletta di serie considera nell’intervento di regolazione anche molti altri parametri come l’inclinazione della moto, la velocità e la mappatura motore scelta dal pilota.

Oggi ecco il BMW Motorrad Dynamic Damping Control DDC
Il passo logico successivo nello sviluppo di sistemi di taratura della ciclistica e di regolazione è l’adattamento automatico degli elementi delle sospensioni alle differenti condizioni di utilizzo della moto (leggi: variazioni del fondo stradale o alle manovre di guid)a. Questo rappresenta il prossimo stadio dello sviluppo. BMW Motorrad ha messo a punto il sistema Dynamic Damping Control DDC.
Le sinergie con il settore auto ha permesso di introdurre queste tecnologie anche nelle moto, visto che sistemi di controllo analoghi vengono applicate con successo per esempio sulla BMW M3 e sulla BMW M5.

L’evoluzione: da ESA II a DDC
Con l’ESA II (Electronic Suspension Adjustment) i pilota può adattare la moto ai differenti stati di carico e alle variazioni del fondo stradale, regolando i due ammortizzatori anteriori Duolever/Telelever e quello posteriore, Paralever, premendo semplicemente un tasto, scegliendo la “rigidità” della mollasecondo tre modalità di taratura: “Comfort“, „Normal“ e „Sport“.
Il Dynamic Damping Control – DDC – compie un ulteriore passo con l’obiettivo di dare al pilota un comportamento di guida ancora più stabile, dunque ancora più sicuro.

Come funziona il Dynamic Damping Control – DDC
Il DDC è un sistema di sospensioni semiattivo che reagisce automaticamente a manovre come la frenata, l’accelerazione o la guida in curva da un lato e, dall’altro, alle irregolarità del fondo stradale, adattando la risposta delle sospensioni attraverso delle valvole ammortizzatrici controllate elettricamente in base ai parametri rilevati dai sensori e tenendo conto della condizione di guida al momento dell’intervento.
Il DDC è collegato in rete attraverso il CAN-bus con il Controllo della trazione DTC e con l‘ABS. Il DDC riconosce gli interventi di regolazione dei vari sistemi e adatta la reazione della sospensione alla situazione attuale e secondo la fase di escursione, in maniera distinta in compressione o in estensione.

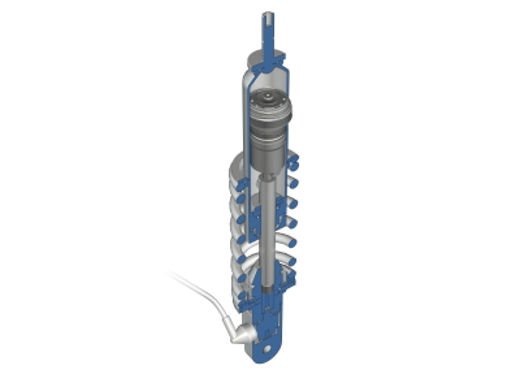

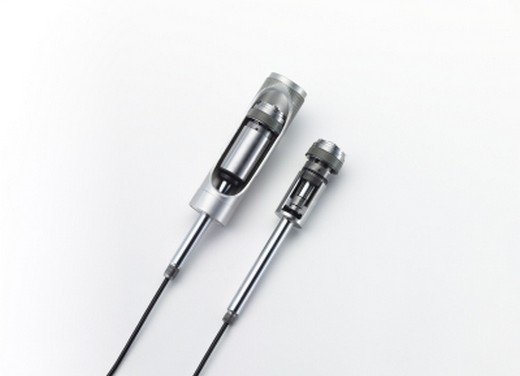

La regolazione della sospensione avviene attraverso una valvola ammortizzatrice a controllo elettrico in cui vengono modificati la fessura anulare e, con-seguentemente, la sezione di passaggio dell’olio dell’ammortizzatore. La variazione della velocità del flusso e della pressione determina una variazione inversamente proporzionale alla forza di ammortizzazione per alcuni millesimi di secondo.
A differenza del sistema ESA II, il Dynamic Damping Control DDC non lavora sulla base di linee caratteristiche ma in base a delle mappature che rappresentano la taratura ottimale degli ammortizzatori nell’ambito di un campo predefinito. Anche in questo sistema sono disponibili tre mappature che permettono al guidatore di impostare le sospensioni secondo le proprie preferenze personali. Premendo un tasto e selezionando una delle configura-zioni di base „Comfort“, „Normal“ e „Sport“, come già con l’ESA II, la taratura selezionata viene visualizzata nella strumentazione combinata. Analogamente a ESA II, il DDC offre la variazione del tasso di compressione della molla.

Funzionamento del DDC durante la guida

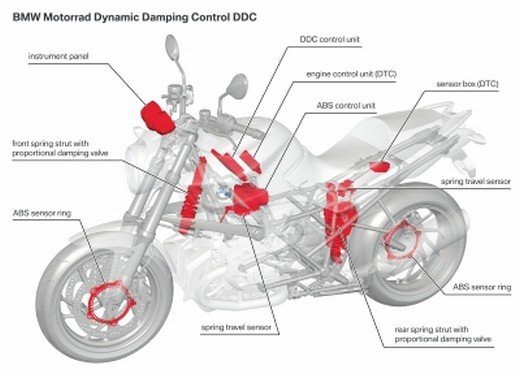

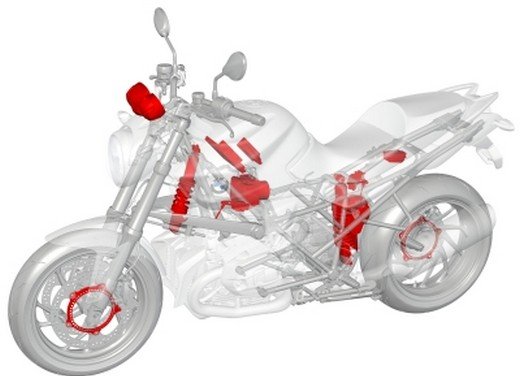

Prima di partire, l’accensione del quadro attiva il check del sistema e il flusso d’informazioni scorre attraverso la rete CAN-bus dalla gestione motore, dalla centralina dell’ABS, dal sensorbox (DTC) e dai sensori degli ammortizzatori alla centralina del Dynamic Damping Control (DDC). Nella strumentazione combinata appare un messaggio.
Nella fase di avviamento della motocicletta, a partire da una velocità minima liberamente selezionabile, vengono controllate le valvole della sospensione anteriore e posteriore (flusso di corrente). Quando il pilota accelera, per esempio all’uscita da un centro abitato, in conseguenza alla variazione della coppia motrice e alla variazione dinamica della ripartizione delle masse tra le ruote con un normale schiacciamento del retrotreno, viene aumentato l’intervento sulla valvola dell’ammortizzatore posteriore. Quando la moto raggiunge la velocità di crociera, il controllo della valvole ripristina il valore originale (flusso inferiore di corrente rispetto alla fase di avviamento). Il flusso d’informazioni parte dalla manopola del gas, passa per la gestione motore e raggiunge la centralina del DDC e infine le valvole dell’ammortizzatore.
Se il pilota percorre per esempio una doppia curva, l’intervento sulle due valvole degli ammortizzatori viene incrementato parallelamente all’aumento della posizione inclinata fino alla corda della curva, partendo sempre da un flusso di corrente basso. Quando la motocicletta ritorna alla posizione normale tra la prima e la seconda curva, l’intervento di controllo delle due valvole degli ammortizzatori diminuisce parallelamente alla riduzione dell’angolo di inclinazione, fino a ritornare al valore originale. Al momento di entrata nella seconda curva, l’intervento di controllo aumenta proporzionalmente all’angolo d’inclinazione e si riduce nuovamente dopo che la moto ha superato il punto di corda della curva. Il flusso d’informazioni scorre dal sensorbox (DTC) alla centralina del DDC e da qui nuovamente alle valvole ammortizzatrici.
Nelle fasi di frenata, per esempio a un passaggio a livello, l’intervento di controllo sulla valvola ammortizzatrice anteriore aumenta proporzionalmente alla decelerazione, elevando così le forze di ammortizzazione e, conseguentemente, la stabilità di guida durante la frenata. Il Dynamic Damping Control DDC considera sia la fase dinamica del processo di frenata fino al raggiungi-mento di una decelerazione costante e di una ripartizione equilibrata del carico tra le ruote che la successiva fase statica.
Una volta raggiunta la velocità adattata, in questo caso quella necessaria per attraversare il passaggio a livello, diminuisce il flusso di corrente e così anche l’intervento di controllo, fino a ripristinare il valore di base. Il flusso d’informazioni parte dalla pompa del freno a mano del manubrio all’ABS e da qui raggiunge le valvole passando attraverso la centralina del DDC.
Durante l’attraversamento del passaggio a livello (descritto qui a titolo rappresentativo per qualsiasi tipo di irregolarità del fondo stradale) le valvole dell’ammortizzatore anteriore e posteriore vengono controllate separatamente (attraverso il flusso di corrente), in proporzione alla rispettiva escursione. Il flusso d’informazioni parte dai sensori che misurano l’escursione anteriore e posteriore, raggiunge la centralina del DDC e da qui raggiunge le valvole.
Se il pilota arresta la motocicletta, inizialmente l’intervento di controllo sulle valvole segue il processo di frenata già descritto. Una volta che la motocicletta è ferma, viene disattivato il flusso di corrente e, conseguentemente, il controllo delle valvole.

Aspetti del DDC
I vantaggi del Dynamic Damping Control DDC sono ovvi: in brevissimo tempo il sistema valuta un alto numero d’informazioni e seleziona con la massima precisione la taratura della ciclistica più adatta alla situazione attuale, così da aumentare notevolmente la sicurezza di guida attiva, il comfort di marcia e, naturalmente, il divertimento di guida.
Il sistema di molle/ammortizzatori DDC verrà introdotto prossimamente nei primi modelli di serie di BMW Motorrad.
